JTY-HF-GST102 型线型光束感烟火灾探测器为非编码型反射式线型红外光束感烟火灾探测器。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。探测

　　器主要具有以下特点：

　　(1) 将发射部分、接收部分合二为一，安装简单、方便，光路准直性好;

　　(2) 具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便;

　　(3) 具有自诊断功能，可以监测探测器的内部故障;

　　(4) 具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收

　　信号减小的因素可自动进行补偿;

　　(5) 可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所;

　　(6) 具有火警、故障无源输出触点;

　　(7) 探测光路设计巧妙，抗干扰性能强;

　　(8) 密封设计，具有防水性能;

　　(9) --产品，--号为ZL 033580537。

　　主要技术指标

　　(1) 电源电压：DC15V～DC28V

　　(2) 电源电流：

　　调试电流≤20mA

　　监视电流≤12mA

　　报警电流≤22mA

　　(3) 灵敏度等级

　　一级：1.3±0.3dB

　　二级: 1.7±0.3dB

　　三级: 2.3±0.3dB

　　(4) 指示灯：

　　调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮

　　正常监视状态：红色指示灯周期性闪烁

　　火警状态：红色指示灯常亮，黄色指示灯熄灭

　　故障状态：黄色指示灯常亮

　　光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s 后探测器再报火警，并点

　　亮红色指示灯，熄灭黄色指示灯

　　(5) 保护面积：

　　探测器--大保护面积为14×100=1400m2，--大宽度为14m

　　(6) 使用环境：

　　温度：-10°C～+55°C

　　相对湿度≤95%，不结露

　　(7) 外形尺寸：

　　长度：206mm 宽度：95mm 厚度：95mm

　　4.8.3 结构特征、安装与布线

　　本探测器外形结构及安装方式及反射器的选配安装与JTY-HM-GST102 型线型光束感烟火灾探测器相同。

　　现场安装时，需要将直流24V 电源线(无极性)，连接在探测器的接线端子D1、D2 上;接线端子

　　K21、K22 为故障无源输出常开触点，接线端子K11、K12 为火警无源输出常开触点;反射器不需接线。

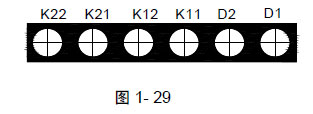

　　接线端子示意图如图1- 29。

　　

　　布线要求：连接K11、K12、K21、K22 的信号线采用阻燃双绞线，截面积≥1.0mm2;电源线D1、

　　D2 采用阻燃BV 线，截面积≥1.5mm2。
