狮岛消防主机中消防总线隔离模块的作用

文章来自:利达消防设备 发布时间:2016-12-30 09:53

消防总线隔离模块在火灾自动报警系统中可起到保护作用,它本身可自动实现常开和常闭功能,当外部设备的线路出现短路或者接地故障时,总线隔离模块会第一时间转成断开状态,此时火灾自动报警控制器与该回路的线路会暂时断开,待线路恢复后,总线隔离模块会自动恢复,实现对报警控制器的保护作用。如果不安装隔离模块,线路出现故障时会对火灾报警控制器的回路或者主板造成损害,严重的话会直接烧掉回路板或者主板。

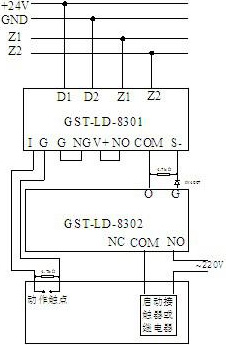

                                                                                                                                                        消防总线隔离模块接线图





消防总线隔离模块的工作原理是当信号总线出现短路时,隔离模块将自动切断短路部分与总线的连接,短路故障排除后模块自动恢复正常运行;当雷击(直击雷、感应雷)的高电流及高电压时通过信号总线,击穿后端若干设备,传输至隔离模块,将把隔离模块上型号为4148的二极管击穿,隔离模块前端(回路板信号输出端)与后端(信号总线)断开,从而达到保护回路板不被击坏的目的。
消防总线模块一般安装安装每个楼层、区域或回路安装,最多可带单个回路的所有点位。一般是一个回路接一个隔离器,一端接平层的总线路一端接回路总线,当平层线路发生短路故障时,隔离模块就会将这一回路的设备全部切断,防止损坏主机回路板。
